| 品番 |

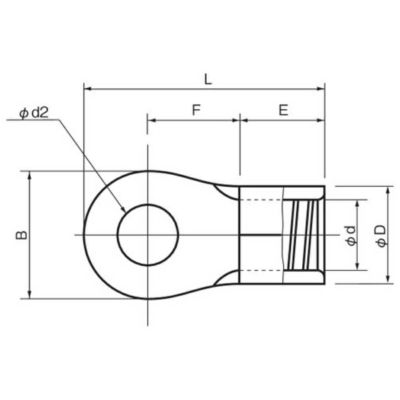

各部の寸法 |
電線抱合範囲 |
適用工具
手動工具 |
| φd2 | B | L | F | E | φD | φd |
単線mm | 撚線mm2 | AWG | 本体 | ヘッド |
| R22-6 | 6.4 | 16.5 | 33.3 | 13.05 |
12.0 | 11.6 | 7.7 | - | 16.78から26.66 | 4 | NOP60 NOM60 NOP150HA NOM150 |
| R22-8 | 8.4 | 16.5 | 33.3 | 13.05 |
12.0 | 11.6 | 7.7 | - | 16.78から26.66 | 4 | NOP60 NOM60 NOP150HA NOM150 |
| R22-10 | 10.5 | 17.5 | 36.3 | 15.55 |
12.0 | 11.6 | 7.7 | - | 16.78から26.66 | 4 | NOP60 NOM60 NOP150HA NOM150 |
| R22-12 | 13 | 22.0 | 42.3 | 19.3 |
12.0 | 11.6 | 7.7 | - | 16.78から26.66 | 4 | NOP60 NOM60 NOP150HA NOM150 |
| R22-14 | 15 | 30.0 | 51.3 | 24.3 |
12.0 | 11.6 | 7.7 | - | 16.78から26.66 | 4 | NOP60 NOM60 NOP150HA NOM150 |
銅線用の裸圧着端子です。

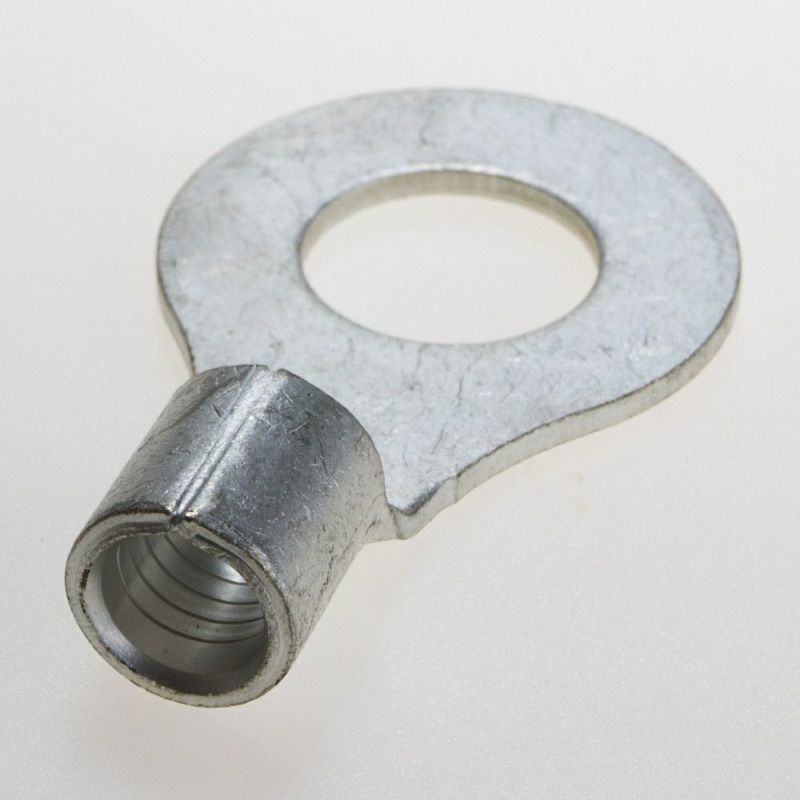

写真はR22-14です
特長
JIS規格品(JIS C 2805)(R14-16を除く)。Rohs10指定適合品。
この商品は、メール便を使って全国どこでも送料370円で、30個までポストにお届けします。
決められた数量を超えてメール便の封筒に入らない場合は、通常の宅配便による配送となります。
お支払い方法として代金引換を選んだ場合、メール便での発送はできません。
現在、R22-6・R22-8・R22-10・各サイズ100個入りはメーカー欠品中です。納期は未定となっております。入荷次第お届け致します。（配送日の指定不可、入荷待ちの間であればキャンセル可）
税込12,000円から送料無料
